Odjehlování trubek a profilů z oceli a ušlechtilé oceli

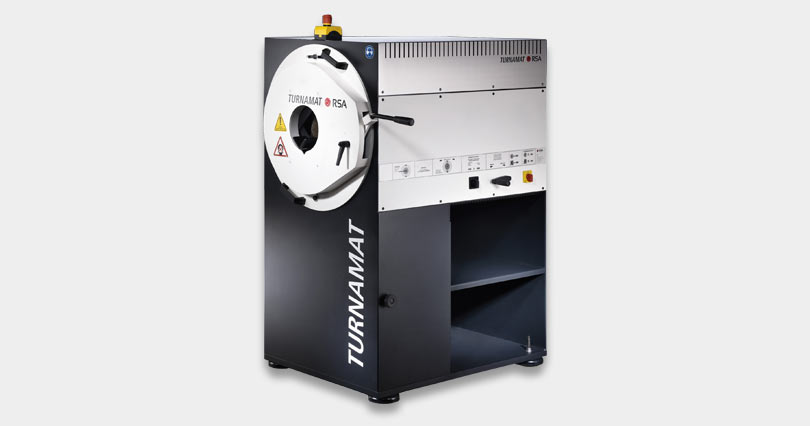

Princip odjehlovacího stroje Turnamat“ spočívá v efektivním odjehlování hran obrobků, jako jsou ohnuté trubky a složité profily, pomocí robustních strojů, které současně opracovávají vnitřní i vnější hrany. K tomu využívá kartáče, které se otáčejí nejen kolem své osy, ale i kolem celého pohonného ústrojí. Díky tomu lze dosáhnout stálé kvality otřepů a vysoké rychlosti zpracování, přičemž celý proces může být plně automatizovaný.
Princip odjehlování

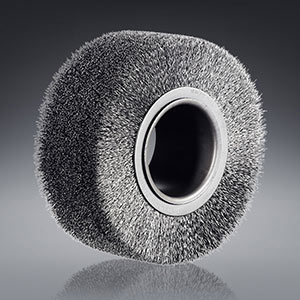

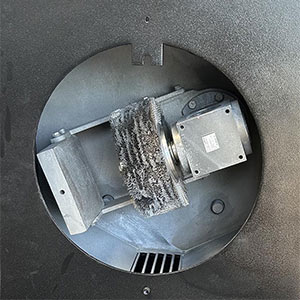

Proces odjehlování je realizován pomocí speciální kartáčové jednotky, která kombinuje dva protisměrné pohyby. Díky této konstrukci není nutné obrobek během opracování manuálně otáčet, což výrazně zjednodušuje manipulaci a zvyšuje hospodárnost procesu.

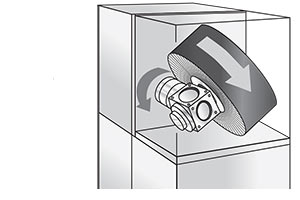

1. Radiální směr otáček (světlá šipka):
Kartáč se otáčí vysokými otáčkami kolem své osy. Tento pohyb zajišťuje účinné odstranění otřepů a ostrých hran vzniklých při obrábění.
2. Rotace hnací jednotky (tmavá šipka):
Celá kartáčová jednotka se zároveň pomalu otáčí v opačném směru. Tento pohyb slouží k rovnoměrnému působení kartáče na všechny strany obrobku a zajišťuje konzistentní výsledek po celém obvodu
Kombinace vysokorychlostní radiální rotace a pomalé rotace hnací jednotky umožňuje:

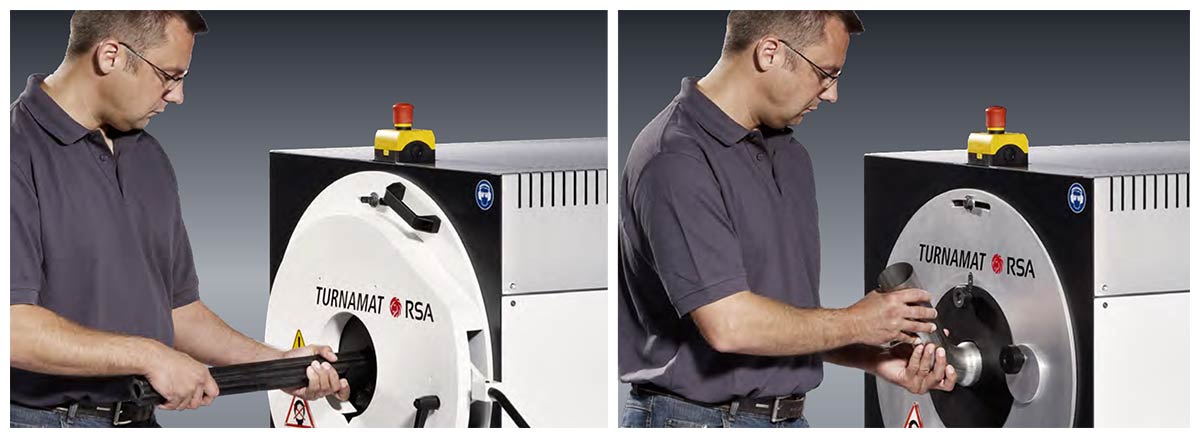

- Odjehlování jednotlivých kusů až po sériovou výrobu

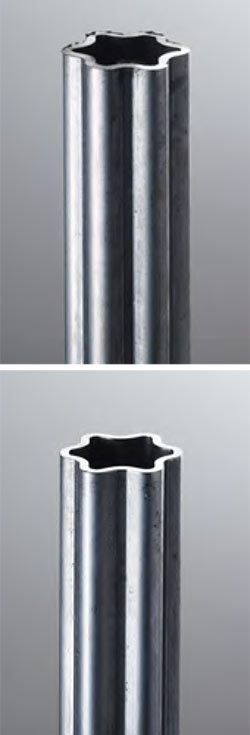

- Kulaté, trubky čtvercového a obdélníkového průřezu, jakož i plných tyčí
- Ohnuté trubky a profily
- Asymetrické obrobky
- Odjehlování jednotlivých kusů až po sériovou výrobu
- Kulaté, trubky čtvercového a obdélníkového průřezu, jakož i plných tyčí
- Ohnuté trubky a profily
- Asymetrické obrobky

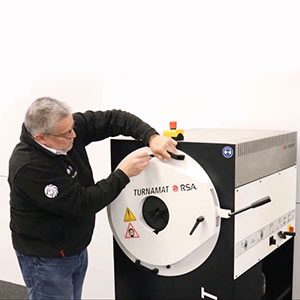

- Vyměnitelný přední panel pro přesné podávání asymetrických obrobků
- Dostupné jako automatizované řešení na vyžádání
Údaje o obrobku – standard
- 10 x 10 až 120 x 120 mm
- Materiály ocel, ušlechtilá ocel, hliník, jiné neželezné kovy
- Doba odjehlování 1 až 3 sekundy na čelní stranu
Technické údaje – standard
- Hnací výkon 3,7 / 4,4 kW
- Otáčky 1500 / 3000 ot/min
Příklad
Typický příklad větší hospodárnosti. Odhroto¬vání brusným pásem (vnější otřepy) a pilníkem (vnitřní otřepy):
Doba odjehlování čelní strany
- Brusný pás + pilník 25 s
- Stroj - TURNAMAT 3 s
