Snížení nákladů na nástrojích Lissmac a zlepšení výkonu

Odjehlovací segmenty Boeck

Inovativní systém rychlého upínání zkracuje dobu instalace až o 80 procent

Ti, kteří chtějí snížit výrobní náklady bez ztráty kvality mají často pouze jednu možnost, zkrátit čas výrobního procesu. To de facto značí zkrácení přestavovacích časů při odstraňování otřepů a zaoblení hran u obrobků.

V nizozemském Hardinxveld-Giessendam se vše točí kolem kovu. Již více než 50 let zde sídlí Blokland Metalworking B.V., což je specialista na výrobu vysoce kvalitních polotovarů z železných i neželezných kovů. Dělení trubkovým laserem, laserem či vodním paprskem, děrování, ohýbání frézování, soustružení a montáž - díky modernímu strojovému parku s vysokým stupněm automatizace, může společnost flexibilně splňovat všechny náročné požadavky. Pro zabezpečení vysoké kvality kovových dílů jsou odhrotování a zaoblení hran ve výrobním procesu Bloklandu důležitými kroky.

"Naši zákazníci – zejména z potravinářského průmyslu – mají ty nejvyšší požadavky na úpravu hran jejich plechových dílů." Měsíčně odjehlujeme přibližně 50 tun plechů z nerezové oceli. Maximální produktivita je absolutní nutností, “říká René Kruidhof, vedoucí závodu společnosti Blokland. Stroje máme pro naše požadavky perfektní, ale v nástrojích pro odstraňování otřepů jsme určitě stále viděli potenciál pro optimalizaci. Udělalo na nás ale dojem, jak velký nakonec byl.“

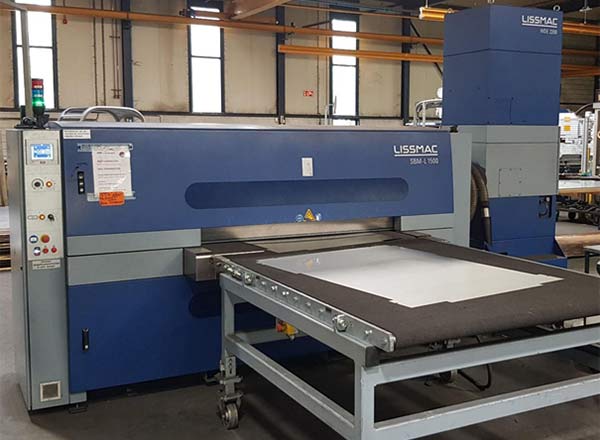

Foto 1.

S odjehlovacími bloky Boeck se podařilo zlepšit kvalitu zaoblení hran, zkrátit přenastavovací časy a snížit náklady.

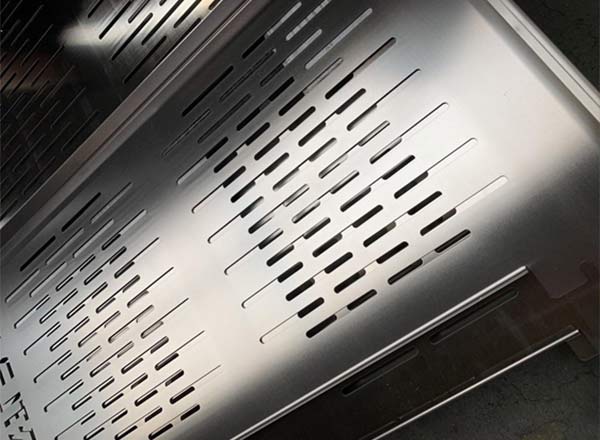

Foto 2.

S odjehlovacími bloky Boeck dokázal Blokland výrazně zvýšit kvalitu hran plechu a dále snížit náklady na nástroje.


Společná kompetence pro perfektní řešení

Blokland hledal způsoby, jak dále zlepšit odstraňování otřepů a zaoblení hran na strojích LISSMAC, a obrátil se na Handelsonderneming B.V., technický velkoobchod z nizozemského Amersfoortu, který má více než 50 let zkušeností v procesech broušení a leštění, a který velmi úzce spolupracuje s firmou Boeck GmbH na nizozemském trhu. Tým odborníků kolem inženýrů Marca a Jochena Böcka tělem i duší vyvíjí a vyrábí nástrojová řešení na míru pro odjehlování plechů – od odstraňování strusky a předbroušení přes odjehlování, zaoblení a odstraňování oxidů až po konečné povrchové úpravy. Tato jednotná koncepce v oblasti technologie broušení a odhrotování poskytla společnosti Blokland perfektní výchozí bod.

"Odjehlovací stroje Lissmac pracují s flexibilními odjehlovacími bloky na silovém pásu." Rychle nám bylo jasné, že pro Blokland přinese systém Boeck enormní úspory v časech pro přestrojení segmentů a také zlepšení výkonu, “souhlasí Cor Schoonbeek, technický obchodní zástupce společnosti Metaaltechniek, a Marc Böck, výkonný ředitel společnosti Boeck.

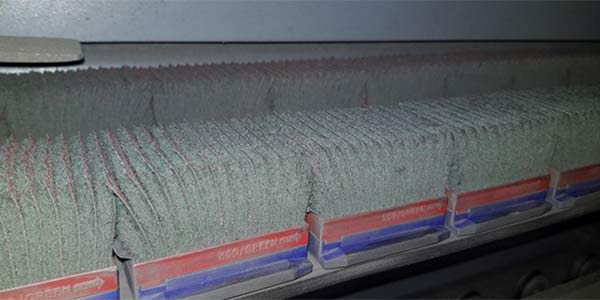

Foto 3.

Při výměně nástrojů Boeck jsou červené odjehlovací bloky jednoduše zacvaknuty dovnitř nebo ven z modrého unašeče. Tento nový typ rychloupínacího systému zkracuje dobu instalace v Bloklandu až o 80 procent!

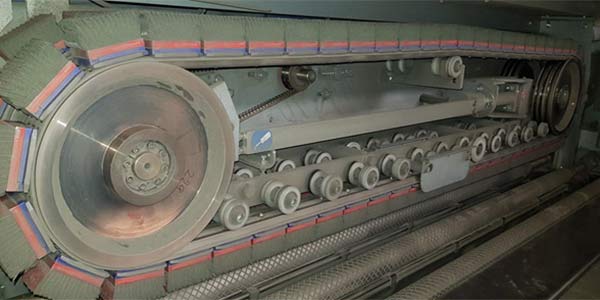

Foto 4.

Společnost Boeck vyvinula univerzální systém pro odstraňování otřepů pro odhrotovací stroje LISSMAC a NS-MAQUINAS. Díky velkému portfoliu různých nástrojů má Boeck správné řešení pro širokou škálu aplikací.


Přestavovací časy na minimu

Chcete-li vyměnit původní nástroje LISSMAC, musí obsluha stroje odstranit staré odjehlovací segmenty a po demontáži čtyř silových pásů – dva nahoře a dva dole –našroubovat zpět nové segmenty. "Trvá dlouho, než se vymění všechny odjehlovací bloky," říká Marc Böck. "Abychom tuto dobu pro uživatele mohli dramaticky zkrátit, vyvinuli jsme proto náš systém rychlého upínání." Základní nosiče brusných segmentů jsou již na našich běžících pásech předem namontovány. Při výměně nástrojů jsou červené odjehlovací bloky jednoduše vycvaknuty nebo zacvaknuty. Je to otázka sekund.“

René Kruidhof je nadšený: „Když nám odborníci poprvé představili odjehlovací segmenty Boeck, byli jsme okamžitě unešení. Během používání systém daleko předčil naše očekávání. Nový systém rychlého upínání nám umožňuje změnit odjehlovací segmenty v co nejkratším čase. Tímto způsobem můžeme zkrátit dobu instalace téměř o 80 %! To je fantastické! Nejenže minimalizujeme prostoje strojů, naši zaměstnanci mohou nyní využít čas získaný pro práci s přidanou hodnotou.“

A to není vše: Díky neustálé demontáži nebo montáži odjehlovacích bloků jsou otvory v běžících pásech v současné době silně namáhány a opotřebovány. To znamená, že pásy je nutné pravidelně vyměňovat. U systému Boeck je toto opotřebení zcela vyloučeno. Kromě toho jsou odjehlovací bloky Boeck o něco delší, takže ve srovnání s originálem je zapotřebí celkem přibližně o 10 % méně nástrojů. "Tímto způsobem můžeme kromě nastavovacích časů přímo ušetřit náklady – a to vše pomocí jednoho systému. To se musí vidět! “říká šťastně René Kruidhof.

Vynikající kvalitu je třeba zdůraznit

Každý, kdo si myslí, že Blokland bude možná muset dělat kompromisy ohledně výkonu a kvality s odjehlovacími bloky Boeck, se velice mýlí. René Kruidhof: „Nástroje od společnosti Boeck jsou na nejvyšší možné úrovni. Tím je zajištěna jak dlouhá životnost, tak trvale vysoký výkon. Tímto způsobem jsme byli schopni výrazně zvýšit kvalitu zaoblení hran plechu a dále snížit náklady. “Boeck také podporuje Blokland s jeho mnohaletým know-how – stejně jako všechny zákazníky – při výběru správných parametrů stroje a nástroje, jako jsou řezné parametry a rychlosti posuvu k dosažení nejlepších možných výsledků.

Marc Böck: „Stroje představují pro nástroje dvě zvláštní výzvy: Na jedné straně jsou zapotřebí vysoké rychlosti úběru vzhledem k relativně krátké kontaktní zóně dvakrát 50 mm a na druhé straně to ztěžuje kinematika odjehlovacího stroje rovnoměrného zaoblení hran na hranách plechu. Naše odjehlovací bloky jsme vyvinuli speciálně pro tyto odhrotovací stroje a máme tak velké portfolio nástrojů pro různé požadavky.“

Velký výběr s krátkými dodacími lhůtami

U standardních odjehlovacích bloků je možná široká škála nástrojů: ZELENOU EDICI lze díky své flexibilitě použít pro všechny plechy. Zatímco MODRÁ EDICE se používá hlavně pro plechy z nerezové oceli, ŠEDÁ EDICE je ideální pro díly vyrobené z hliníku a plastu. Obě varianty nabízejí další bonus: díky speciální geometrii zrna má povrch plechu lesklý efekt. Odjehlovací bloky jednotlivých edic mohou být mimoto vybaveny silnějším brusným plátnem. To vede například k výraznějšímu zaoblení hran. Nejvyššího možného úběru materiálu je dosaženo pomocí odjehlovacích bloků HERO. Skládají se čistě z brusných lamel ve „ struktuře prstů“ a působí svým velmi tvrdým nosným materiálem a extrémní flexibilitou zároveň. Tím je zajištěno požadované velmi vysoké zaoblení hran. „Ať už se standardní nebo Hero variantou – odjehlovací bloky můžeme také přesně přizpůsobit příslušné aplikaci. Například umožňujeme našim zákazníkům mít co největší možné radiusy hran na plechových dílech nebo provádět vysokorychlostní odhrotování, “dodává Marc Böck.

Kromě inovativního systému odstraňování otřepů nabízí společnost Boeck GmbH také u všech strojů LISSMAC vhodné abrazivní tkaninové pásy pro odstraňování primárních otřepů. Kromě různých velikostí zrna si uživatel může vybrat mezi různými brusivy: pro univerzální použití, pro jemnou povrchovou úpravu s vysokou řeznou schopností nebo pro vysoký úběr materiálu při nízkých teplotách zpracování, dlouhou životnost a optimální kvalitu povrchu. Ať už se jedná o odjehlovací blok nebo brusný tkaninový pás – díky koordinované výrobní strategii a inteligentnímu skladování může Boeck dodat ten správný nástroj ze skladu ve velmi krátké době.

Závěr

René Kruidhof: „Odjehlovací systém Boeck kombinuje neuvěřitelné množství výhod. Není tedy přehnané tvrdit, že pouze přechodem na nástroje Boeck jsme zkrátili přestavovací časy na minimum, dosáhli lepšího zaoblení hran a také snížili náklady na nástroje.
