Odjehlování velmi malých plechových dílů na strojích
LOEWER
Odjehlování velmi malých plechových dílů patří k technologicky nejnáročnějším operacím při finální úpravě výpalků, lisovaných nebo děrovaných dílů. S klesajícím rozměrem obrobku roste riziko jeho nestability, posunu během procesu a kolísání kvality hrany. Právě v této oblasti se výrazně prosazují diskové odjehlovací stroje výrobce LOEWER, které jsou konstruovány tak, aby zvládaly stabilní opracování i velmi malých a lehkých dílů.
Proč jsou velmi malé díly problémem u běžných technologií
U řady automatických odjehlovacích strojů založených na vakuovém přidržování je minimální rozměr dílu omezen nutností vytvořit dostatečnou podtlakovou plochu. Velmi malé díly:
- nedokáží spolehlivě utěsnit vakuovou komoru,
- mají nízkou hmotnost a malou styčnou plochu,
- mohou se při kontaktu s nástrojem posouvat nebo natáčet.
Výsledkem je nestabilní proces, nevyrovnané zaoblení hran nebo nutnost používat pomocné nosiče a přípravky, které zvyšují náklady a zpomalují výrobu.
Princip strojů LOEWER: stabilita bez vakua
Diskové stroje LOEWER (řady DiscMaster a CrossMaster) využívají odlišný princip vedení obrobku:
- díl je veden na vysoce přilnavém transportním pásu,
- pracovní diskové jednotky působí na díl kontrolovaným přítlakem shora,
- obrobek je při obrábění mechanicky stabilizován přítlakem nástroje k pásu.
Díky tomuto řešení není stabilita závislá na ploše dílu pro vakuum, ale na kombinaci tření pásu a přítlaku nástroje, což umožňuje bezpečně a opakovatelně zpracovávat díly již od cca 20 × 20 mm.

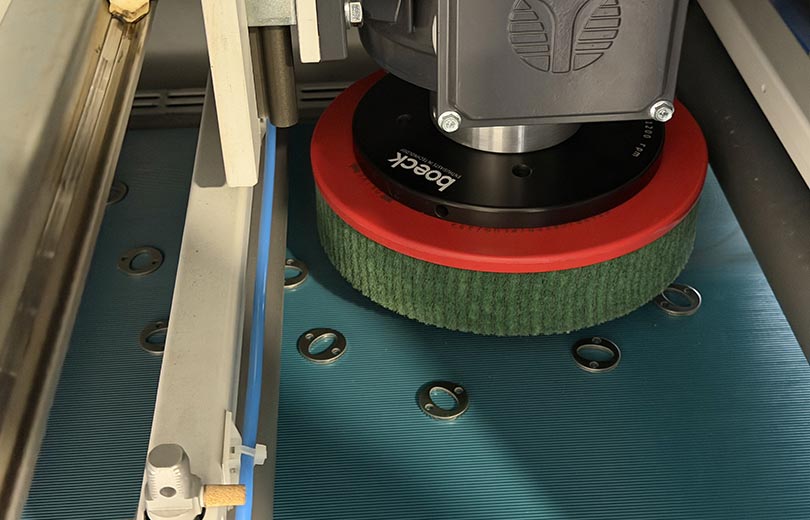

Popis obrázku

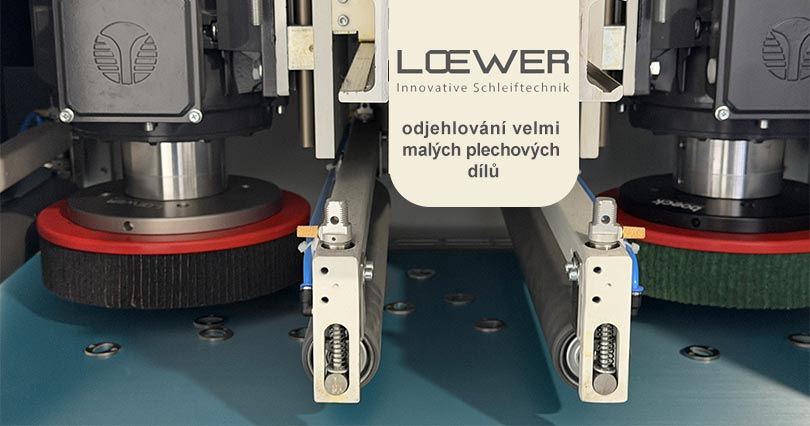

Popis obrázku
DiscMaster 2TD: univerzální řešení pro velmi malé díly
Stroj DiscMaster 2TD je koncipován jako vysoce univerzální diskový odjehlovací systém. Je vybaven dvěma diskovými jednotkami v řadě:
- první jednotka pro odstranění primárních otřepů,
- druhá jednotka pro zaoblení hran.
Zásadní výhodou je oscilace disků, která v kombinaci s jejich rotací zajišťuje:
- 360° opracování vnějších i vnitřních hran,
- rovnoměrné zatížení nástroje,
- stabilní a opakovatelný výsledek i u velmi malých dílů.
DiscMaster 2TD je vhodný zejména tam, kde se zpracovává širší spektrum dílů, ale zároveň je kladen důraz na kvalitu hrany a procesní jistotu.
CrossMaster: specialista na malé díly
Pokud zákazník zpracovává převážně velmi malé díly, může zvolit i cílenější řešení v podobě strojů CrossMaster:
- CrossMaster 300 – užší pracovní šířka, jednoduchá konstrukce, ekonomické řešení pro stabilní odjehlování malých dílů bez oscilace,
- CrossMaster 200 (DD / Mini) – velmi kompaktní stroj, ideální pro ruční zakládání operátorem nebo jako doplňkový stroj na malé díly.
Tyto stroje jsou optimalizovány pro malé formáty, krátké průchody a vysokou provozní stabilitu.
Nástroje Professional Plus: klíčový prvek pro stabilitu velmi malých dílů
Zásadní roli při odjehlování velmi malých dílů hraje nejen konstrukce stroje, ale také použitý nástroj. V této aplikaci jsou stroje LOEWER osazeny diskovými nástroji Professional Plus.
Nástroje Professional Plus se vyznačují:
- největší aktivní kontaktní plochou osazení v rámci diskových systémů LOEWER,
- rovnoměrným rozložením kontaktní síly,
- schopností současně opracovávat hranu a stabilizovat díl.
Díky velké kontaktní ploše nástroje dochází při procesu k výraznému a kontinuálnímu přítlaku obrobku k transportnímu pásu. Tento přítlak:
- výrazně snižuje riziko mikropohybu dílu po pásu,
- eliminuje nežádoucí posun při kontaktu s nástrojem,
- zajišťuje konzistentní kvalitu odjehlení i u velmi malých a lehkých dílů.
V kombinaci s přilnavým pásem, řízeným přítlakem jednotek a (u DiscMasteru) oscilací disků tvoří nástroje Professional Plus klíčový prvek, který umožňuje stabilní, opakovatelný a průmyslově spolehlivý proces.
Přínosy pro zákazníka
Použitím diskových strojů LOEWER pro odjehlování malých dílů zákazník získává:
- možnost automatického zpracování dílů od cca 20 × 20 mm bez přípravků,
- stabilní proces bez závislosti na vakuovém upnutí,
- konzistentní kvalitu hran a radiusu,
- snížení podílu ruční práce,
- vyšší produktivitu a opakovatelnost výroby.
